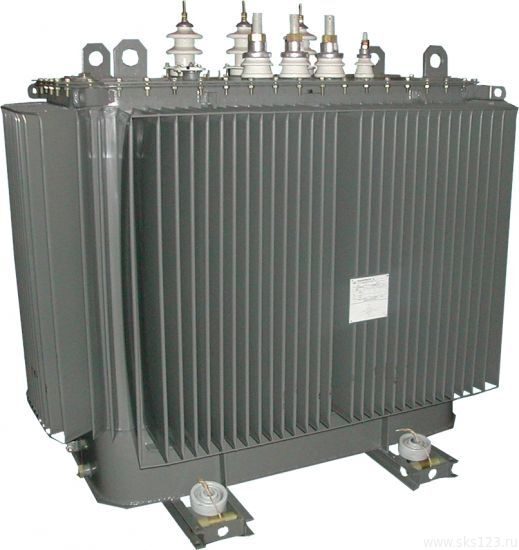

Силовой трансформатор ТМГ-1250/10

Описание

Силовой масляный трансформатор ТМГ11 (трехфазный трансформатор герметичный) предназначен для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях наружной или внутренней установки умеренного (от +40°С до -45°С) или холодного (от +40°С до -60°С) климата.
Трансформаторы ТМГ11 изготавливаются без маслорасширителей, температурные изменения объема масла компенсируются изменением объема гофров бака за счет пластичной их деформации. Сварка гофрированных баков силовых трансформаторов ТМГ11 осуществляется единственным в мире роботизированным комплексом сварки. Такой метод сварки выгодно отличает по качеству трансформаторы силовые ТМГ11 от ТМГ (трансформаторы масляные герметичные).
Трансформаторы силовые масляные по мощностям: ТМГ11-100, ТМГ11-160, ТМГ11-250,ТМГ11-400, ТМГ11-630, ТМГ11-1000, ТМГ11-1250, ТМГ11-1600, ТМГ11-2500

Условия эксплуатации / Силовые трансформаторы ТМГ11

• окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах;
• не предназначены для работы в условиях тряски, вибрации, ударов, в химической среде;
• номинальная частота 50 Гц. Регулирование напряжения осуществляется в диапазоне плюс-минус 5% на полностью отключенном трансформаторе (ПБВ) переключением ответвлений обмотки ВН ступенями по 2,5%;

Особенности комплектации / Масляный трансформатор ТМГ11

• для контроля внутреннего давления в баке и сигнализации в случае превышения им допустимой величины в силовых масляных трансформаторах ТМГ мощностью 100 кВА и выше, размещаемых в помещении, предусматривается по желанию заказчика установка электроконтактного мановакуумметра;

• для измерения температуры верхних слоев масла на крышке силовых масляных трансформаторов ТМГ предусмотрена гильза для установки жидкостного стеклянного термометра;
• для измерения температуры верхних слоев масла и управления внешними электрическими цепями силовые масляные трансформаторы ТМГ мощностью от 630 до 2500 кВА по желанию заказчика могут изготавливаться с манометрическим сигнализирующим термометром;
• ввод нейтрали стороны НН трансформатора рассчитан на продолжительную нагрузку током, равным 100% номинального тока обмотки НН;
• силовые масляные трансформаторы ТМГ мощностью от 250 до 2500 кВА комплектуются транспортными роликами для перемещения трансформаторов в продольном и поперечном направлениях;
• трансформаторы силовые масляные ТМГ мощностью 160 кВА классов напряжения 10 и 15 кВ комплектуются транспортными роликами по заказу потребителя;
• при установке транспортных роликов размеры Н, Н1 увеличиваются на 94мм в трансформаторах мощностью 160 и 250 кВА.
